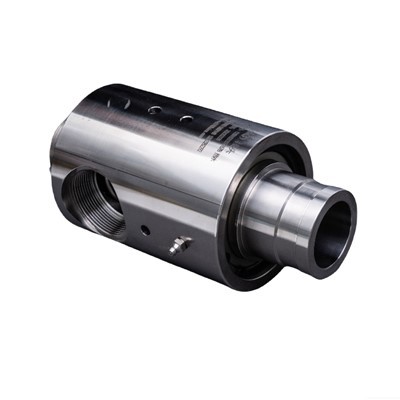

Jarak bebas adalah salah satu parameter teknis paling penting dari sambungan putar, komponen inti dalam mesin industri yang digunakan untuk menyambung bagian diam dan berputar untuk transmisi cairan dan gas. Jarak bebas yang sesuai secara langsung memastikan pengoperasian yang stabil, kinerja penyegelan, masa pakai, dan keamanan operasional sambungan putar. Sebaliknya, jarak bebas yang terlalu besar atau terlalu kecil dapat menyebabkan kegagalan fungsi yang serius: jarak bebas yang berlebihan menyebabkan kebocoran media, kehilangan tekanan, dan peningkatan getaran; jarak bebas yang tidak memadai menyebabkan gesekan, panas berlebih, percepatan keausan pada permukaan penyegelan, dan bahkan kemacetan, sehingga merusak seluruh sambungan dan peralatan yang terhubung. Menguasai metode ilmiah untuk menentukan jarak bebas sambungan putar sangat penting bagi teknisi industri dan manajer peralatan, baik dalam skenario desain maupun pemeliharaan.
1. Menentukan Jarak Bebas Berdasarkan Kondisi Pengoperasian dan Parameter Media
Langkah pertama dalam menentukan jarak bebas yang wajar adalah menganalisis parameter aplikasi inti, termasuk tekanan pengoperasian sambungan putar, suhu, kecepatan putaran, media transmisi, dan kompatibilitas material. Sambungan putar-berkecepatan tinggi memerlukan jarak bebas dinamis yang lebih kecil untuk mengurangi deviasi sentrifugal dan kebocoran, sedangkan aplikasi-suhu tinggi memerlukan kelonggaran ekspansi termal untuk mencegah deformasi dan kemacetan komponen. Untuk media korosif atau abrasif, disarankan jarak yang sedikit lebih besar untuk mencegah penumpukan partikel dan goresan permukaan. Jarak bebasnya harus sedikit lebih besar dibandingkan dengan media minyak atau air bersih. Sambungan putar industri standar biasanya memiliki-kisaran jarak bebas referensi yang ditentukan oleh pabrikan, namun nilai referensi ini harus disesuaikan dengan kondisi sebenarnya.
2. Ukur dan Verifikasi Jarak Bebas Menggunakan Alat Standar
Pengukuran yang akurat sangat penting untuk memastikan jarak bebas sebenarnya. Untuk sambungan putar rakitan, teknisi biasanya menggunakan pengukur rasa, mikrometer, dan indikator dial untuk mengukur jarak bebas radial dan aksial. Jarak bebas radial mempengaruhi kelancaran dan konsentrisitas putaran, sedangkan jarak bebas aksial mempengaruhi kinerja kompresi penyegelan dan bantalan dorong. Selama pengukuran, sambungan pertama-tama harus dalam keadaan diam pada suhu kamar, dan beberapa pengukuran harus dilakukan pada sudut yang berbeda untuk mendapatkan nilai rata-rata, sehingga menghilangkan kesalahan yang disebabkan oleh penyimpangan pemasangan. Untuk peralatan pengoperasian, jarak bebas harus diukur secara berkala setelah jangka waktu pengoperasian tertentu untuk memantau perubahan keausan dan mencegah penurunan kinerja.
3. Kontrol Toleransi dan Sesuaikan untuk Performa Optimal
Setelah mengukur jarak bebas sebenarnya, bandingkan dengan kisaran standar yang ditentukan untuk model sambungan dan kondisi pengoperasian. Jika jarak bebas melebihi kisaran yang dapat diterima, maka dapat disetel dengan mengganti segel, menyetel shim, atau mengoreksi posisi bantalan. Selalu ikuti manual teknis pabrikan dan hindari modifikasi sewenang-wenang, karena penyesuaian yang tidak profesional dapat merusak struktur penyegelan asli. Pemeriksaan izin rutin harus disertakan dalam pemeliharaan peralatan rutin, terutama untuk-konektor tugas berat yang digunakan dalam lini produksi berkelanjutan seperti ekstrusi plastik, pencetakan dan pewarnaan, serta metalurgi.
Singkatnya, menentukan jarak bebas konektor yang berputar adalah tugas sistematis yang menggabungkan pencocokan parameter teoretis dan pengukuran aktual. Mengontrol jarak bebas secara ketat dalam kisaran yang wajar tidak hanya mencegah kegagalan peralatan tetapi juga memperpanjang masa pakai dan mengurangi biaya pengoperasian, menjadikannya langkah penting dalam memastikan pengoperasian peralatan berputar industri yang efisien dan stabil.
